桿式壓力變送器

ZYK10桿式壓力變送器價格：818元起，桿式壓力變送器知識說明

更新時間：2023年02月19日

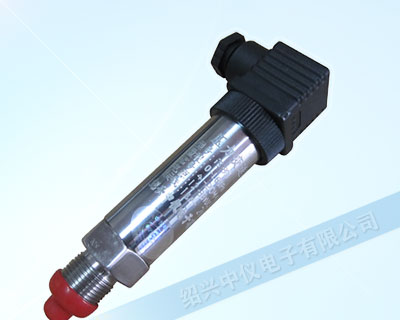

桿式壓力變送器

不同批次，ZYK10桿式壓力變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測，更多...

桿式壓力變送器的壓力傳感器一般由彈性敏感元件和位移敏感元件組成。彈性敏感元件的作用是使被測壓力作用于某個面積上并轉換為位移或應變，然后由位移敏感元件或應變計轉換為與壓力成一定關系的電信號，也有把這兩種元件的功能集于一體。赫斯曼接頭桿式壓力變送器廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多自動化行業。

赫斯曼接頭壓力變送器可滿足多數小型化設備對體積的要求，輕便、安裝容易，可以有多種接口和信號輸出方式供選擇。是比較通用的壓力測量設備，能適用于自動化設備中液體、氣體等對316L材質無腐蝕的介質的壓力測量。還可根據客戶需求定制聚四氟乙烯材質的產品或用特殊材料做防腐處理。

桿式壓力變送器故障分析

1、壓力上去了，但桿式壓力變送器的輸出上不去：此種情況，應先檢查壓力接口是否漏氣或者被堵住，如果確認不是，檢查接線方式和檢查電源，如電源正常則進行簡單加壓看輸出是否變化，或者查看傳感器零位是否有輸出，若無變化則傳感器已損壞，可能是儀表損壞或者整個系統的其他環節的問題；
2、加壓給壓力傳感器輸出不變化，再加壓傳感器輸出突然變化，泄壓傳感器零位回不去，很有可能是壓力傳感器密封圈的問題。常見的是由于密封圈規格原因，傳感器擰緊之后密封圈被壓縮到傳感器引壓口里面堵塞傳感器，加壓時壓力介質進不去，但在壓力大時突然沖開密封圈，壓力傳感器受到壓力而變化。排除這種故障的zui佳方法是將傳感器卸下，直接查看零位是否正常，若零位正?？筛鼡Q密封圈再試；
3、變送器輸出信號不穩：這種故障有可能是壓力源的問題，壓力源本身是一個不穩定的壓力，很有可能是壓力傳感器本身振動很厲害導致傳感器傳感部分波動故障；
4、桿式壓力變送器與指針式壓力表對照偏差大。出現偏差是正常的現象，確認正常的偏差范圍即可；
5、易出現的故障是微差壓變送器安裝位置對零位輸出的影響。微差壓傳感器由于其測量范圍很小，傳感器中傳感元件會影響到微差壓傳感器的輸出。安裝時應使傳感器的壓力敏感件軸向垂直于重力方向，安裝固定后調整變送器零位到標準值。

桿式壓力變送器使用說明書可穩步資料頻道下載。

選型說明

常規型號：ZYK100M10M0（0~2.5MPa）：標準型桿式壓力變送器，過程接頭M20*1.5，無現場顯示，帶DC4~20mA輸出。

ZYK10	參數選型
結構形式	00					標準型
	01					小巧型
	02					E+H型
連接形式		M				M20*1.5
		G				G1/2
		N				1/2NPT
		F				法蘭
		T				特殊要求（需備注）
連接件材料			1			1Cr18Ni9Ti
			2			316L
			3			特殊材質
介質要求				0		常規
				1		防腐型
				2		防稠型
				3		高溫型
顯示方式					M0	無顯示
					M1	指針表頭
					M2	LCD表頭
					M3	LED表頭
量程					（）	用戶要求

技術規格

量程	Kpa	-100～0、5、100、500、800、1000
量程	Mpa	-0.1～0、1、10……120
壓力形式		表壓、絕壓
輸出信號		4-20mA兩線制或0-5V 、0-10V、1-5V三線制
精度		0.25%FS	0.5%FS
非線性		＜0.25%FS	＜0.5%FS
遲滯		＜0.25%FS	＜0.5%FS
重復性		＜0.25%FS	＜0.5%FS
零點漂移		＜0.1%FS	＜0.2%FS
溫度漂移		＜0.01%FS	＜0.02%FS
穩定性（年）		＜0.2%FS	＜0.25%FS
工作電壓		18-28V DC (標定：24V DC)
工作溫度		-10～65℃
過載能力		200%
壽命		大于9000萬次（25℃）
負載電阻		＜750Ω
響應時間		＜1ms
測量介質		與316L兼容的各種介質
膜片材料		316L/陶瓷膜片
殼體材料		1Cr18Ni9Ti
接口		M20*1.5或1/2NPT或1/4NPT或用戶自定
防爆等級		ExibIICT6
防護等級		IP65

使用說明

ZYK10小型赫斯曼接頭桿式壓力變送器是為適應國內市場某些領域測控精度要求不高，但對成本控制較高而推出的。采用國內企業生產的擴散硅式傳感元件，主要測量水、空氣等壓力。其精度特別是長期穩定性及壽命高于陶瓷壓阻式及應變式的壓力變送器，應用廣泛、市場需求量大。主要在自動控制和檢測場合中，用于替代陶瓷壓阻、應變式壓力傳感器及壓力儀表等儀表。

接線方式

桿式壓力變送器接線

兩線制壓力傳感器接線圖

二線制壓力變送器即輸出4-20mA的信號線和DC24V電源疊加在一起，減少干擾，保證數據傳輸?shù)姆€(wěn)定性，并且接線方便。

安裝方法

桿式壓力變送器安裝

赫斯曼接頭桿式壓力變送器安裝方式圖

可選功能

1、在輸出接線端加裝顯示屏就可以現場顯示壓力數值，成為名副其實的現場數顯桿式壓力變送器，顯示模塊可選3位半LCD或LED。

數顯桿式壓力變送器

2、將桿式壓力變送器的壓力輸入傳感器部分加裝散熱器或散熱緩沖管可有效提高傳感器適用介質溫度，高溫型擴散硅壓力變送器，被測介質可以到達120℃甚至更高，壓力表彎管又叫壓力表緩沖管或冷凝管，是用來連接壓力變送器與測量的設備或管道之間的配件，用來緩沖被測量介質對壓力表彈簧管的瞬時沖擊，同時可降低被測介質的溫度，是對桿式壓力變送器進行保護的裝置。緩沖管位不銹鋼304無縫鋼管，展開總長1500mm（完全可以起到降溫的效果），配合高溫散熱片，可以降到400度，散熱管管道2頭，一頭為外螺紋，另一頭為內螺紋（也可按客戶需要訂制），在一些如化工行業大量應用。

高溫型桿式壓力變送器

高溫桿式壓力變送器圖

高溫散熱管
