一、產品簡介

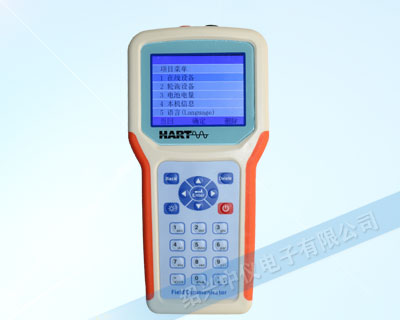

HART475C通訊器適合HART協議智能變送器的通訊操作，與HART375、HAR475兼容，具有極好的兼容性。該手冊介紹了現場通訊器的基本使用、連接和操作方法。

HART475C通訊器可以方便的接入4~20mA HART協議儀表電流回路中，與HART協議儀表進行通訊，配置HART儀表的設定參數，讀取儀表的檢測值、設定值，可以對儀表進行診斷和維護等。本手操器支持HART協議的***主設備，也支持HART協議的點對點和多點通訊方式。

二、工作環境

◇供電電源：3.7V 3100mAh鋰電池。

◇工作溫度范圍：0℃～+50℃

◇儲存溫度范圍：-20℃～+55℃

◇注意：在陽光下爆曬本設備，會明顯縮短液晶顯示屏的壽命并會使按鍵面板加速老化用盡。

三、鍵盤說明

HART475C通訊器共有21個鍵，了解各個鍵的功能，可以使您準確快速地操作手操器，下表列舉了各個鍵的功能。

四、接線說明

1、建立HART回路連接

紹興中儀HART475C通訊器可以在遠端控制室或儀表就地接入單獨對儀表進行通訊操作。通訊器內部設置有250Ω電阻，可自主切換連接或斷開。設置為連接內部電阻時外部無需連接電阻。當設置為斷開內部電阻時需外部連接電阻，電阻并聯在HART儀表上也可以并聯在其負載電阻上，連接方式如下圖所示。連接引線無極性。

2啟動和關閉手操器

首先檢查通訊器已裝好了電池，檢查儀表回路連接正確后，按住電源鍵三秒鐘，液晶屏點亮表明裝置已經工作。

在開機狀態下按住電源鍵三秒，出現提示后再按確認鍵，關機完成，屏幕關閉。

報告主題：HART475C通訊器

引言：

隨著科技的不斷發展，通訊技術也在不斷地進步。在這個過程中，HART475C通訊器作為一種新型的通訊設備，逐漸引起了人們的關注。本報告將對HART475C通訊器進行詳細介紹，以期幫助讀者更好地了解這一設備。

摘要：

HART475C通訊器是一種便攜式通訊設備，具有體積小、重量輕、功能強大的特點。它支持多種通訊協議，可以與各種智能設備進行通訊。本報告將從HART475C通訊器的原理、功能特點、應用領域以及發展前景等方面進行詳細介紹。

報告正文：

一、HART475C通訊器的原理

HART475C通訊器采用高速微處理器作為核心，實現對各種智能設備的通訊和控制。它通過串行通訊接口與智能設備連接，采用HART協議進行數據交換。HART協議是一種基于模擬信號的數字通訊協議，可以實現設備之間的雙向通訊。

二、HART475C通訊器的功能特點

1.便攜性：HART475C通訊器體積小、重量輕，方便攜帶，可以隨時隨地進行通訊。

2.多功能：HART475C通訊器支持多種通訊協議，如HART、Modbus等，可以與各種智能設備進行通訊。

3.易用性：HART475C通訊器采用友好的用戶界面，操作簡單方便，無需專業知識即可使用。

三、HART475C通訊器的應用領域

HART475C通訊器廣泛應用于工業自動化、過程控制、智能家居、醫療設備等領域。例如，在工業自動化領域，HART475C通訊器可以用于監控和控制各種智能設備，如傳感器、執行器等。在智能家居領域，HART475C通訊器可以用于控制智能家電，實現智能家居生活。

四、HART475C通訊器的發展前景

隨著物聯網技術的不斷發展，智能設備的數量和種類也在不斷增加。作為連接智能設備的橋梁，HART475C通訊器的應用前景十分廣闊。據專家預測，未來幾年內，HART475C通訊器的市場需求將以每年20%的速度增長。

總之，HART475C通訊器作為一種新型的通訊設備，具有良好的性能和廣泛的應用前景。我們有理由相信，在不久的將來，HART475C通訊器將在各個領域發揮更加重要的作用。
